Généralités
Le principe est très simple, on fait passer un courant assez fort dans un fil résistant très fin. Le fil sous l'action du courant, chauffe et se comporte comme un "fil à couper le beurre" pour le polystyrène, et le coupe de façon nette et sans bavures : résultat impossible à obtenir avec un cutter ou un couteau, surtout pour de grosses pièces (>5 cm d'épaisseur).
Notez que ça permet de couper de la même manière la mousse synthétique utilisée pour certains matelas ou emballages.
Construire un filicoupeur consiste donc réaliser le circuit électrique fil résistant - source de courant, en y ajoutant un interrupteur de commande et éventuellement une ampoule pour limiter un peu le courant passant dans les fils.
Et bien sur monter le tout sur une structure isolante facile à manipuler pour pouvoir bien diriger le fil chaud pendant les phases de coupe. L'idée était de faire quelque chose qui ressemble un peu à une scie à fil, bien connue des modélistes. C'est une sorte de grand "U" qui possède une poignée à son extrémité.
De cette façon, on commande la mise en chauffe du fil avec un doigt et on guide la coupe avec la même main.
Matériel nécessaire
- Du fil résistif : ce n'est pas très facile à trouver, mais vous pouvez essayer les magasins de composants électronique, les papèteries, les magasins d'articles de peinture ou arts plastiques et les magasins de modélisme. Ce fil (parfois dénommé "constantan"), se vends au mètre et existe dans différentes diamètres. On utilise du 4/10ème mais ça n'a pas beaucoup d'importance. Il est possible également d'utiliser de la corde à piano, qui se trouve beaucoup plus facilement (magasins de musique et de modélisme) mais qui est plus fragile que le fil résistif. De plus elle accepte moins bien les courants électriques directs, dans ce cas il vaut mieux mettre la fameuse ampoule indiquée plus haut. Autre piste indiquée par Alain, la récupération de résistances dans un vieux radiateur ou grille-pain électrique, vous serez peut-être amené à augmenter ou diminuer la tension fonction de ce que vous aurez pu obtenir (voir plus bas).
- Un bout de tuyau PVC : pour faire la poignée, comptez 10 cm environ (magasins de bricolage).
- Un bouton poussoir : pour la commande de la chose (magasins de composant électronique ou de bricolage)
- Un morceau de tube de 1cm de diamètre : pour faire le "U", à vos mesures. Le mien fait 26x29 cm, et a été monté avec un vieux morceau de piquet de tente en aluminium de 12 mm de diamètre. Toutes les dimensions sont très approximatives, et fonction de ce que vous souhaitez couper, et de ce que vous pouvez récupérer comme matériau.
- Du fil électrique : pour raccorder la source de courant au fil résistif via le bouton poussoir. Prendre un peu n'importe quoi (de récupération toujours) qui soit isolé, à deux conducteurs et d'une section pas trop fine (du fil de téléphone par exemple c'est un peu juste).
- Une source de courant : Là encore un peu n'importe mais qui délivre une tension < 20 V. Inutile que ce soit du courant continu, si vous récupérez un vieux transfo c'est bon aussi. J'utilise un ancien chargeur de batterie de voiture qui a l'avantage d'avoir 2 positions : 6 et 12V pour faire varier un peu la température du fil.
- Divers : Du scotch électrique, quelques boulons et écrous pour assembler U et poignée.
Comment faire
Une fois que le principe est posé, vous pouvez réaliser la chose un peu comme vous l'entendez. Voici une façon de faire inspirée de celui de la maison, avec du fil résistif et le chargeur de batteries.
Pliez le tube pour faire le "U" à vos mesures.
Découpez la poignée dans le tube plastique à vos mesures. Découpez, à la scie à métaux, sur le dessus une gorge de la largeur du tube utilisé pour faire le "U". Percez un trou (du diamètre de votre bouton poussoir) qui tombe sous votre index, comme une gâchette. Raccordez 2 fils au bouton poussoir, et montez le dans la poignée.
Montez le "U" dans la gorge de la poignée, faites le dépasser de 2 cm environ et fixez le solidement en perçant deux trous cote à cote à travers le plastique. Faites y passer 2 boulons et serrez avec 2 écrous de l'autre coté. Vous devez avoir quelque chose de léger en main avec le bouton poussoir facilement sous le doigt.
Montez ensuite le fil résistif sur le "U". Pour le haut utilisez un petit piton métallique car il faut que le fil soit en contact électrique avec le "U"

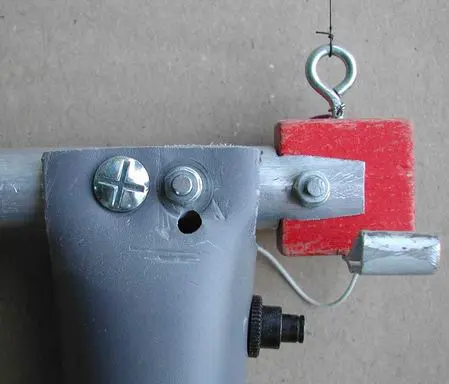

Pour le bas c'est l'inverse, il faut que fil soit isolé du "U" : Utilisez par exemple un petit morceau de bois fixé sur le "U" avec un boulon et un écrou puis autre piton.
Ensuite reliez :
- une des bornes de l'arrivée de courant sur le "U" (avec une pince crocodile par exemple).
- la deuxième borne de l'arrivée de courant sur une des bornes du bouton poussoir
- la deuxième borne du bouton poussoir vers le piton du bas
Alain me fait remarquer (par e-mail) qu'il faut quand même faire attention lors de la découpe aux fumées produites : la fusion du polystyrène dégage des fumées cancérigènes, il vaut mieux éviter de les respirer...
Évolutions
Une remarque tout de même, le filicoupeur façon "poignée" est très pratique pour les découpes disons... ouvragées (presque des sculptures), mais à moins d'avoir un compas dans l'œil et une main très très sure, il est difficile de de réaliser des pièces bien rectilignes ou d'équerre.
Si vous avez ce genre de pièces a réaliser, il est peut être intéressant de bricoler comme nous une extension qui transforme votre filicoupeur en une sorte de "scie à ruban" parfaitement d'équerre. L'idée est en fait de monter le filicoupeur sur une sorte de socle, et de doubler le bouton poussoir d'une commande au pied qui libère les mains pour pousser les morceaux de polystyrène sous le fil.
Pour cela il vous faut faire une tablette de coupe, qui sera percée d'un trou pour laisser passer le fil de coupe. Le filicoupeur et la tablette de coupe devront être à l'équerre, solidaires et stables, par exemple maintenus dans un étau.
Exemple "maison"
Voici quelques photos de mon filicoupeur (cliquez sur les images pour agrandir) :
 |  |  |  |
| Vue d'ensemble | Détail du haut de la poignée | Détail du python du haut | Détail de la fixation |
 |  |  |  |
| La chose connectée au chargeur de batterie | En action sur un emballage de récupération | Une coupure nette | La table de découpe... |
 |  |  |  |
| ...prise dans un étau d'établi. | Le filicoupeur en place | La commande au pied... | ...en action |
 |  |  |  |
| Coupe aussi le styrodur... | ...facilement... | ...et même... | ...en formes... |
 |  | ||
| plus complexes. | Coupe aussi la mousse d'emballage |
Conclusion
Voilà, vous pouvez certainement améliorer encore l'ensemble, mais c'est à vous de voir ce dont vous avez besoin. A toutes fins utiles, voici quelques pistes de réflexion :- Utiliser la lampe en série dans le circuit pour éclairer l'endroit de la coupe (plus confortable encore).
- Ajouter un guide de coupe sur le coté du fil pour pouvoir faire des mini séries, ou bien dégauchir des morceaux de polystyrène sans vous préoccuper d'aller droit.
- Ajouter un système de régulation de la tension du fil, pour qu'il soit tendu de la même façon chaud ou froid
- Etc...
Bien entendu, si vous souhaitez des précisions ou apporter votre contribution n'hésitez pas à me contacter.
